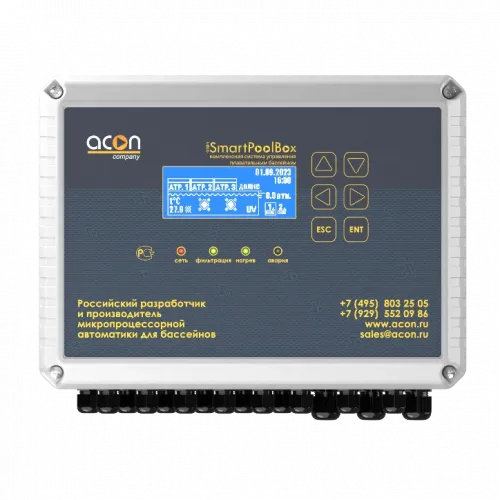

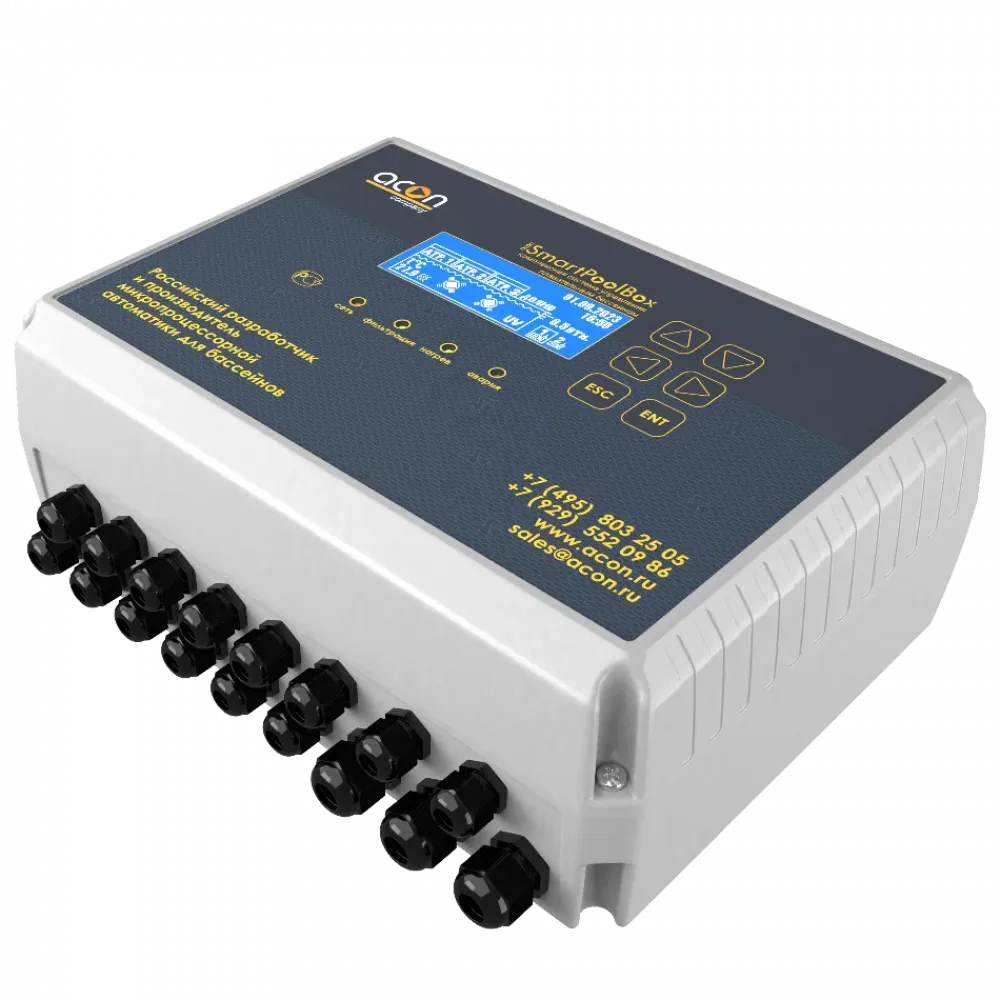

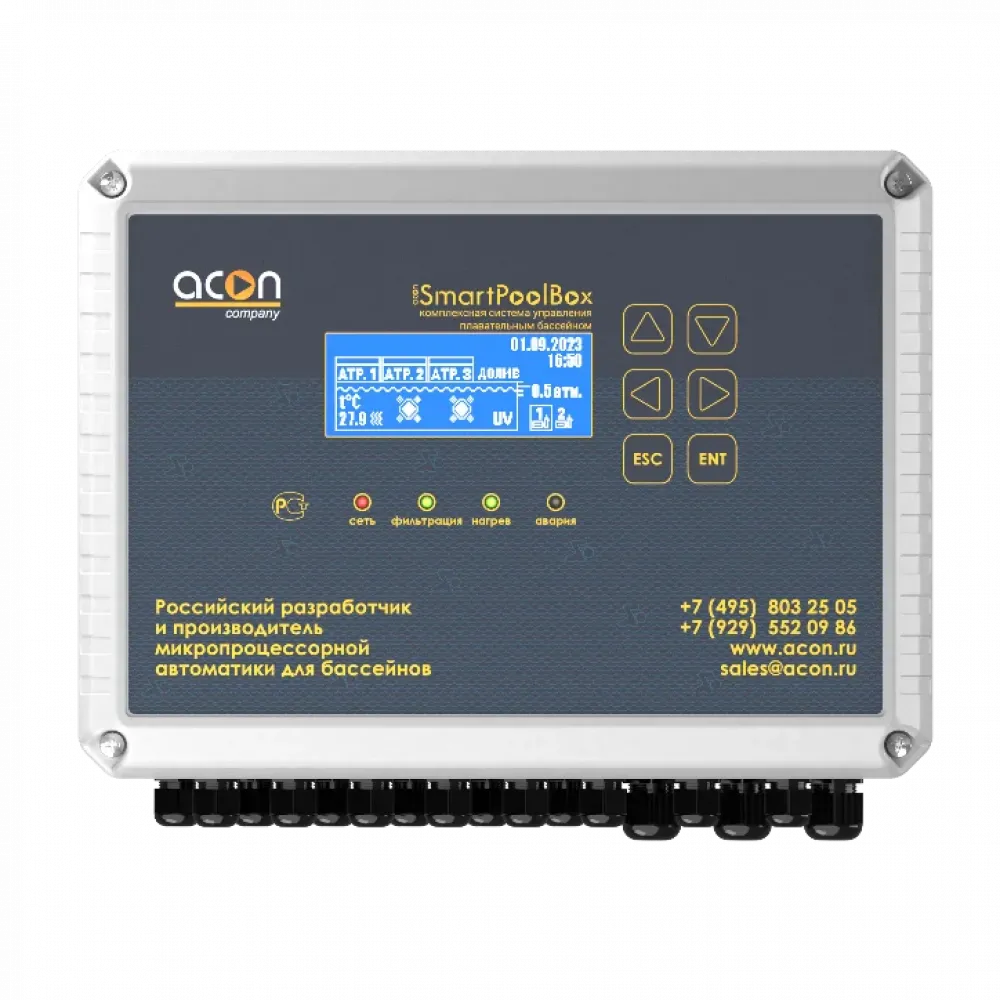

Cистема управления плавательным бассейном Acon SmartPoolBox Light

SmartPoolBox Light - это комплексная система управления плавательным бассейном со встроенным удаленным доступом по Bluetooth и Wi-Fi.

 УПРАВЛЕНИЕ ФИЛЬТРАЦИЕЙ:

Плавный запуск и остановка насосов фильтровальной установки мощностью до 2.2 кВт, 220В, каждый. Это позволяет во время пуска удерживать параметры электродвигателя в безопасных пределах, что снижает вероятность перегрева обмоток и устраняет рывки в механической части привода, а также вероятность возникновения гидравлических ударов в трубах и задвижках в момент пуска и остановки.

Управление насосами фильтрации 380 В до 5.5 кВт посредством подключения электромагнитного пускателя с тепловой защитой. Обратная связь с тепловой защиты подключается напрямую к блоку, и в случае срабатывания отправляется уведомление об аварии насоса. После возврата тепловой защиты в исходное состояние, блок автоматически включает насос фильтрации согласно циклу его работы.

Программируемые циклы работы обеспечивают запуск и остановку насоса по заранее установленным промежуткам времени.
В настройках блока присутствует 3 вида расписания фильтрации:

1. Недельное расписание с 4 циклами на каждый день. Подходит для бассейнов с переменным количеством пользователей по дням недели;
2. Дневное расписание с 4 циклами. Подходит для бассейнов с постоянным ежедневным количеством посетителей;
3. Круглосуточный режим. Рекомендуется для всех общественных бассейнов.

Встроенные защиты от перегрузки и “сухого хода” по току потребления гарантируют долговечную и надежную работу насосов фильтрации.

Автоматическая калибровка тока потребления насоса фильтровальной установки. Таким образом, достаточно запустить на блоке управления процесс калибровки, и он сам выставит необходимые параметры для защиты насоса от перегрузки и “сухого хода”.

В блоке реализовано три таймаута (1, 5, 15 минут) на перезапуск насоса. После третьего неудачного перезапуска блок заблокирует работу насоса до устранения причины возникновения аварии.

Круглосуточный режим работы с возможностью выбора режима первого запуска бассейна.

Возможность принудительного запуска насоса фильтровальной установки для промывки фильтра или прокачки гидравлической системы.

 УПРАВЛЕНИЕ ПОДОГРЕВОМ:

При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна, и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).

Контроль теплосъема

 В блоке присутствует возможность подключения дополнительного датчика температуры для установки после устройства нагрева. Блок анализирует разность температуры до и после устройства нагрева и в случае снижения теплоотдачи отправляет уведомления о необходимости проверки контура подогрева, тем самым исключая вероятность непредвиденного снижения температуры воды в бассейне.

Возможность установки приоритета нагрева воды

В данном режиме насос фильтровальной установки продолжает штатную работу, игнорируя установленные циклы работы. Переход на циклы работы произойдет в автоматическом режиме, когда вода в плавательном бассейне прогреется до установленного значения температуры.

 УПРАВЛЕНИЕ АТТРАКЦИОНАМИ:

Блок управляет 3-мя аттракционами. Посредством подключения сенсорной пьезокнопки и электромагнитного пускателя с тепловой защитой.

Настраиваемые интервалы автоматического отключения. Блок автоматически отключает аттракцион по истечению заданного времени.

 УПРАВЛЕНИЕ ПОДСВЕТКОЙ:

Включение и отключение подсветки осуществляется 3 способами:

1. Посредством подключения сенсорной пьезокнопки;
2. Через систему ACON WEB удаленного управления либо мобильное приложение;
3. Через интерфейс блока;

Управление:

1. RGB подсветкой посредством протокола DMX512;
2. Моноцветной подсветкой.

Настраиваемые интервалы автоматического отключения. Блок автоматически отключает подсветку по истечению заданного времени.

КОНТРОЛЬ УРОВНЯ ВОДЫ:

Контроль уровня воды переливного бассейна – при подключении 5-ти электродных датчиков.

Контроль уровня воды скиммерного бассейна – при подключении двух водопогружных, кондуктометрического или поплавкового датчика уровня.

Станция поддерживает заданный уровень воды в плавательном бассейне путем управления электромагнитным клапаном (датчики приобретаются отдельно).

Широкий диапазон настроек:

1. Регулировка усреднения: от 1 до 60 секунд;
2. Регулировка длительности долива: от 1 до 90 минут;
3. Длительность паузы между доливами: от 1 до 10 часов.

Позволяет использовать систему при разных типах колебаний уровня воды (волны).
Адаптация долива для малопроизводительных скважин и колодцев.

УПРАВЛЕНИЕ ОБРАТНОЙ ПРОМЫВКОЙ:

Суфлер обратной промывки фильтра. В меню устройства поэтапно отображаются подсказки по смене положения клапана, при подтверждении смены, автоматически включается насос на заданное в настройках время для каждого положения.

Блок управляет 2-мя автоматическими обратными промывками фильтра AUTOCLEAN S-Light через интерфейс RS-485, полностью автоматизируя данный процесс.

В настройках задаются параметры:

1. Длительности промывки, уплотнения, опорожнения и паузы;
2. Циклы промывки. Недельное расписание с возможностью задания до двух промывок в сутки;
3. Выбор режима работы насоса фильтрации на время промывки;
4. Предельное значение давления, при котором производится принудительная обратная промывка (датчик давления приобретается отдельно).

УПРАВЛЕНИЕ УФ ЛАМПОЙ:

Блок включает и отключает УФ лампу при работе насоса фильтрации.

ИНТЕРФЕЙС:

Матричный дисплей с интуитивно понятным интерфейсом на русском и английском языках.

6 кнопок управления позволяют удобно перемещаться по меню станции.

Деление на пользовательские и сервисные настройки, защищенные паролем, позволяет защитить систему от вмешательства третьих лиц.

Встроенные Wi-Fi и Bluetooth модули. Удаленное управление осуществляется через приложения ACON WEB и ACON Bluetooth CONTROL.

• Пользовательский уровень

Предназначен для владельцев бассейна и обслуживающего персонала. Предоставляет широкий спектр возможностей для повседневного контроля и взаимодействия с системой.

• Уровень сервисной службы

Этот уровень доступа предназначен для квалифицированных специалистов сервисных центров и инженеров, отвечающих за техническое состояние бассейна.

Он предоставляет расширенные инструменты для диагностики и настройки, а также организации рабочих процессов в компании.

ACON Bluetooth (Android)

Специализированное мобильное приложение, разработанное для сотрудников сервисной службы, обеспечивающее удобное и эффективное управление оборудованием ACON непосредственно с мобильного устройства на платформе Android.

Многоуровневая система доступа

Для обеспечения безопасности, контроля и соответствия зон ответственности, приложение реализует трёхуровневую модель доступа, позволяющую точно настраивать права пользователей в зависимости от их роли и квалификации. По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить.

Уведомления по E-mail

Данный функционал позволяет среагировать на проблемы в плавательном бассейне мгновенно, что даёт возможность предотвратить потенциально опасные ситуации до того, как они станут критическими. Уведомления отправляются на почтовые адреса учетных записей, которые подключены в ACON WEB.

Умный дом

Станция оснащена интерфейсом RS-485 для подключения к системам «Умный дом».

Комплектация:

• Пульт SmartPoolBox Light - 1шт;
• Датчик температуры 0-50°С М12×1.5 - 1шт;
• Комплект крепежа - 1шт;
• Инструкция - 1шт;
• Гарантийный талон - 1шт.
