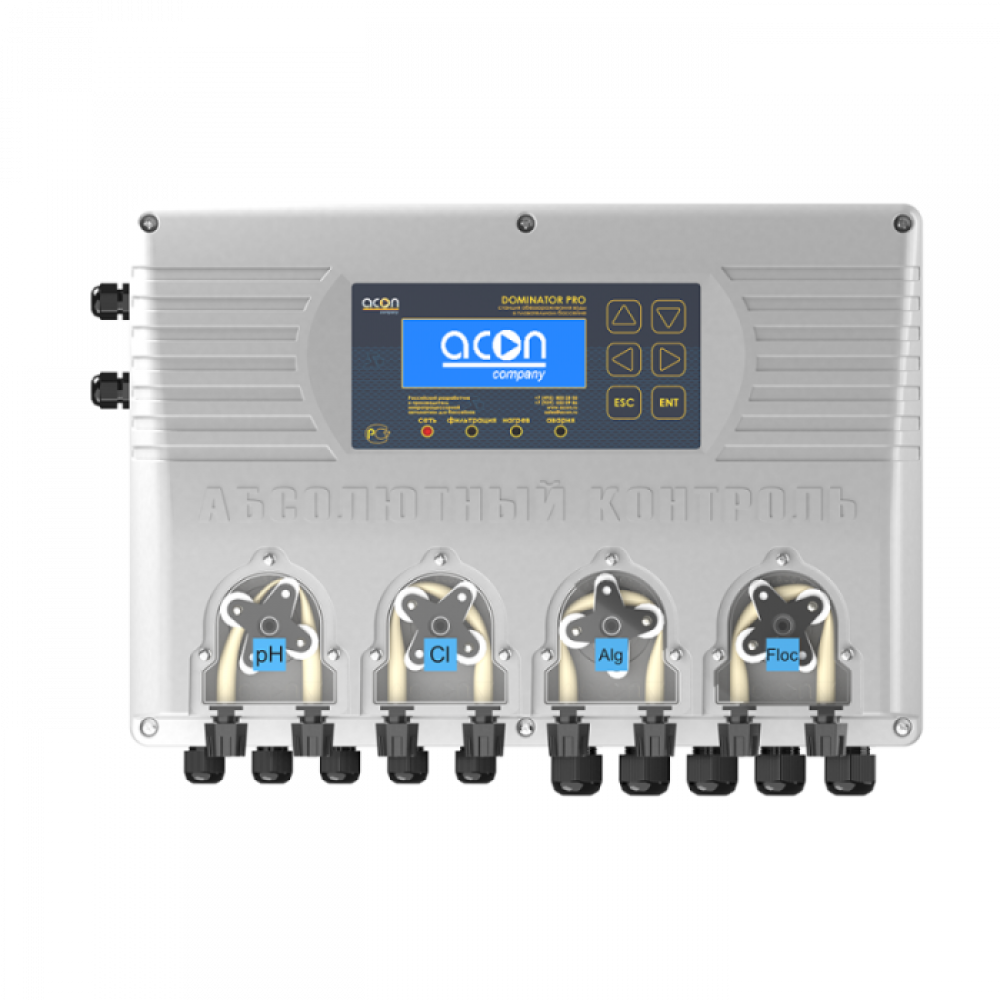

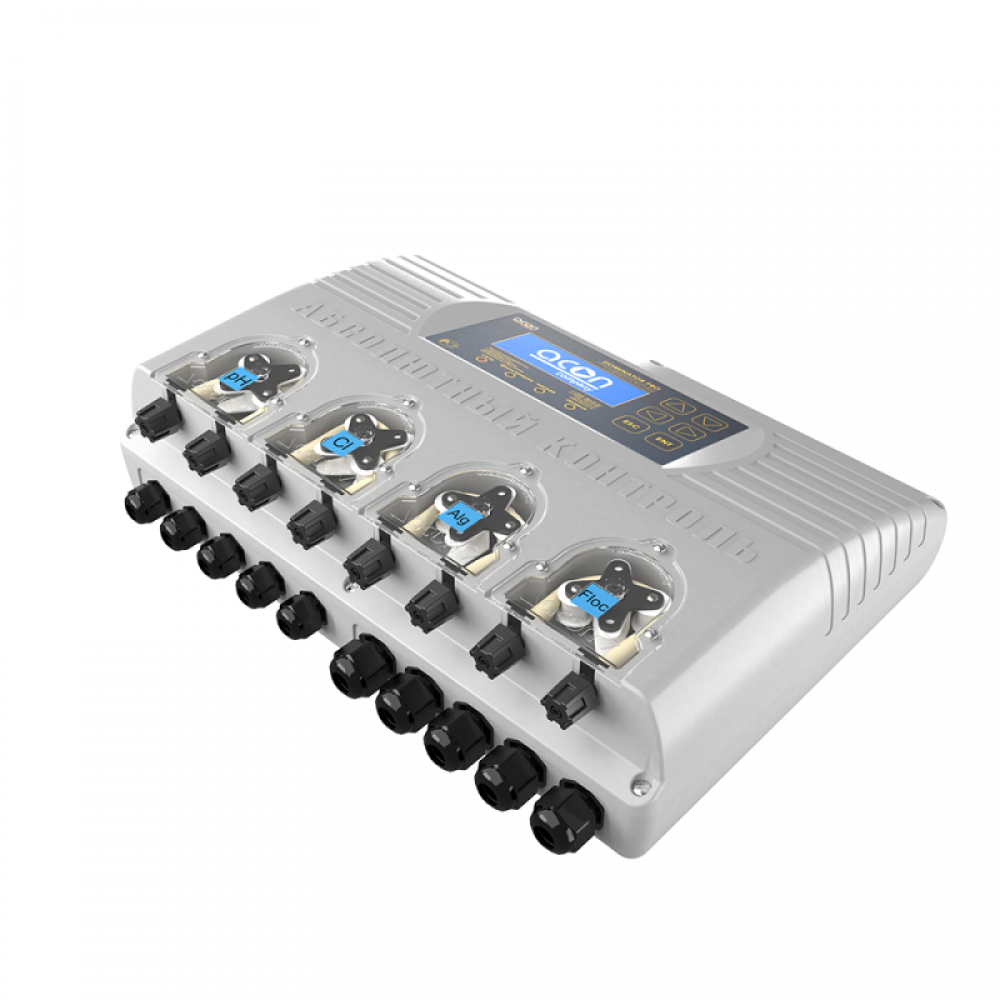

Станция дозирования Acon Dominator Pro

Многофункциональная станция дозирования для контроля и поддержания рН (водородный показатель), Rx (окислительно-восстановительный потенциал) и Cl (свободный хлор) воды плавательных бассейнов.

• Управление 2-мя насосами фильтрации c плавным пуском.
• Управление контуром подогрева плавательного бассейна.
• Контроль уровня воды переливного или скиммерного плавательного бассейна.
• Управление 2-мя автоматическими обратными промывками Autoclean S-Light.
• Управление ультрафиолетовой лампой.
• Встроенный удаленный доступ по Bluetooth и Wi-Fi.

Для бассейнов объемом:

от 1 до 250м³ - частных

от 1 до 150м³ - общественных

ДОЗИРОВАНИЕ И КОНТРОЛЬ:

Высокоточный алгоритм адаптивной логики дозирования любых видов химии для воды плавательного бассейна позволяет добиться наилучших параметров, поддерживая необходимую концентрацию химии в воде с предельной точностью.

Три гальванически развязанных входа позволяют значительно увеличить точность измерений рH, Rx и Cl, соответственно, последующего контроля дозирования химических реагентов.

Контроль состояния датчиков pH, Rx и Cl. Станция по специальному алгоритму каждый цикл дозирования анализирует показания с датчиков-электродов и в случае отсутствия отклика на дозирование отправляет уведомление о необходимости проверки состояния датчиков и последующей их калибровки.

Автоматическая чистка амперометрического датчика свободного хлора. Подавая напряжение на датчик-электрод, станция в автоматическом режиме производит очистку медного основания от окислений. Данная функция позволяет значительно продлить срок службы датчика и свести к минимум необходимость его обслуживания.

Четыре бесшумных перистальтических насоса с производительностью 2.2 л/ч (опционально 1.5 л/ч) с возможностью настройки на дозирование любых видов химии для плавательных бассейнов. (по умолчанию: 1 – рН, 2 – Cl,  3 – Floc,  4 – Alg).

Возможность подключения неограниченного количества дублирующих дозирующих насосов производительностью до 2.2 л/ч.

Исключение одновременного дозирования реагентов Cl и pH, так как их смешивание приводит к образованию отравляющего хлора в газовой форме.

Встроенная защита от передозировки — это регулируемая настройка максимально допустимого объёма суточной дозировки химических препаратов, необходимых для достижения требуемой концентрации в воде бассейна. Объём суточной дозировки задается на каждый вид химии. При достижении верхней границы заданного объёма станция останавливает процесс дозирования до завершения текущих суток. В следующие сутки, в случае отсутствия отклика с датчика на дозирование, станция переходит в режим равномерного суточного дозирования до тех пор, пока измерительный датчик не будет повторно откалиброван, тем самым исключая моментальный расход суточного ограничения.

Возможность подключения датчиков уровня химии в канистрах для каждого химического реагента. Датчик уровня позволяет избежать завоздушивания в дозирующей магистрали, что исключает кристаллизацию хлора. Насос вовремя останавливается, следя за уровнем химии в канистре.

Контроль потока. В станции присутствует возможность подключения датчика потока.

Журналы дозирования, измерений и событий. Станция ведет журналы расхода химических реагентов, значений pH, Rx и температуры, а также журнал событий, в который записывает аварийный ситуации и дневной отчет по дозированию каждого вида химии.

УПРАВЛЕНИЕ ФИЛЬТРАЦИЕЙ:

Плавный запуск и остановка 2-ух насосов фильтровальной установки мощностью до 2.2кВт, 220В, каждый.

В настройках задается 4 режима нагрузки:

1. Малая – 3 часа работа, 5 часов пауза;
2. Средняя – 5 часов работа, 3 часа пауза;
3. Большая – 7 часов работа, 1 час пауза;
4. Общественная – круглосуточный режим работы;

Встроенные защиты от перегрузки и сухому ходу по току потребления гарантируют долговечную и надежную работу насосов фильтрации

В станции предусмотрено 3 таймаута на перезапуск насоса, в случаи возникновения аварийной ситуации.

Автоматическая установка тока потребления насоса фильтровальной установки, осуществляется с помощью калибровки насоса в меню пульта.

УПРАВЛЕНИЕ ПОДОГРЕВОМ:

При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).

КОНТРОЛЬ УРОВНЯ ВОДЫ:

При подключении 5 электродных датчиков - контроль уровня воды переливного бассейна.

При подключении кондуктометрического или поплавкового датчика уровня - контроль уровня воды скиммерного бассейна.

(датчики приобретаются отдельно ).

Широкий диапазон настроек:

1. Регулировка усреднения: от 1 до 60 секунд.
2. Регулировка длительности долива: от 1 до 90 минут;
3. Длительность паузы, между доливами: от 1 до 10 часов.

Позволяет использовать систему при разных типах колебаний уровня воды (волны).

Адаптация долива для малопроизводительных скважин и колодцев.

УПРАВЛЕНИЕ АВТОМАТИЧЕСКОЙ ОБРАТНОЙ ПРОМЫВКОЙ:

Станция управляет обратной промывкой фильтра Autoclean S-Light, полностью автоматизируя данный процесс.

В настройках станции задаются параметры:

1. Длительности промывки, уплотнения, опорожнения и паузы;
2. Циклы промывки. Недельное расписание с возможностью задания до двух промывок в сутки;
3. Выбор режима работы насоса фильтрации на время промывки
4. Предельное значение давления, при котором производится принудительная обратная промывка (датчик давления приобретается отдельно).

УПРАВЛЕНИЕ УЛЬТРАФИОЛЕТОВОЙ ЛАМПОЙ:

Станция включает и отключает УФ лампу при работе насоса фильтрации.

ИНТЕРФЕЙС:

Матричный дисплей с интуитивно понятным интерфейсом на русском и английском языках. 6 кнопок управления позволяют удобно перемещаться по меню станции.

Встроенные Wi-Fi и Bluetooth модули. Удаленное управление осуществляется через мобильные приложения ACON WEB CONTROL и ACON Bluetooth CONTROL.

Доступ в приложении разделен на 3 уровня:

1. Работа. Пользовательский раздел с возможностью мониторинга значений и изменениях их, рамки которых задаются в сервисном разделе. Также присутствует возможность изменения режима нагрузки на бассейн.
2. Настройки. Раздел для обслуживающего персонала с возможностью отслеживания статистики и изменения режимов фильтрации, обратной промывки и долива.
3. Сервис. Сервисный раздел с возможностью изменения всех функций станции дозирования по Bluetooth. В WEB версии часть функционала недоступна, потому что некоторые настройки такие как калибровка датчиков либо смена назначения дозирующих насосов требуют физического присутствия на объекте.

По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить. Данное разделение на уровни позволяет предоставить доступ согласно компетентность сотрудника или пользователя.

Уведомления по email. Станция сама формирует сообщение и отправляет на указанные в настройках почтовые адреса. Данный функционал позволяет среагировать на проблемы в плавательном бассейне мгновенно, что даёт возможность предотвратить потенциально опасные ситуации до того, как они станут критическими. В настройках можно задать 3 почтовых ящика, на которые будут приходить письма.

Интерфейс RS-485 для подключения к системам «Умный дом».

Комплектация:

Блок управления DOMINATOR PRO - 1шт;

Комплект к дозирующему насосу (всасывающий и подающий с клапанами) ACON - 2шт:

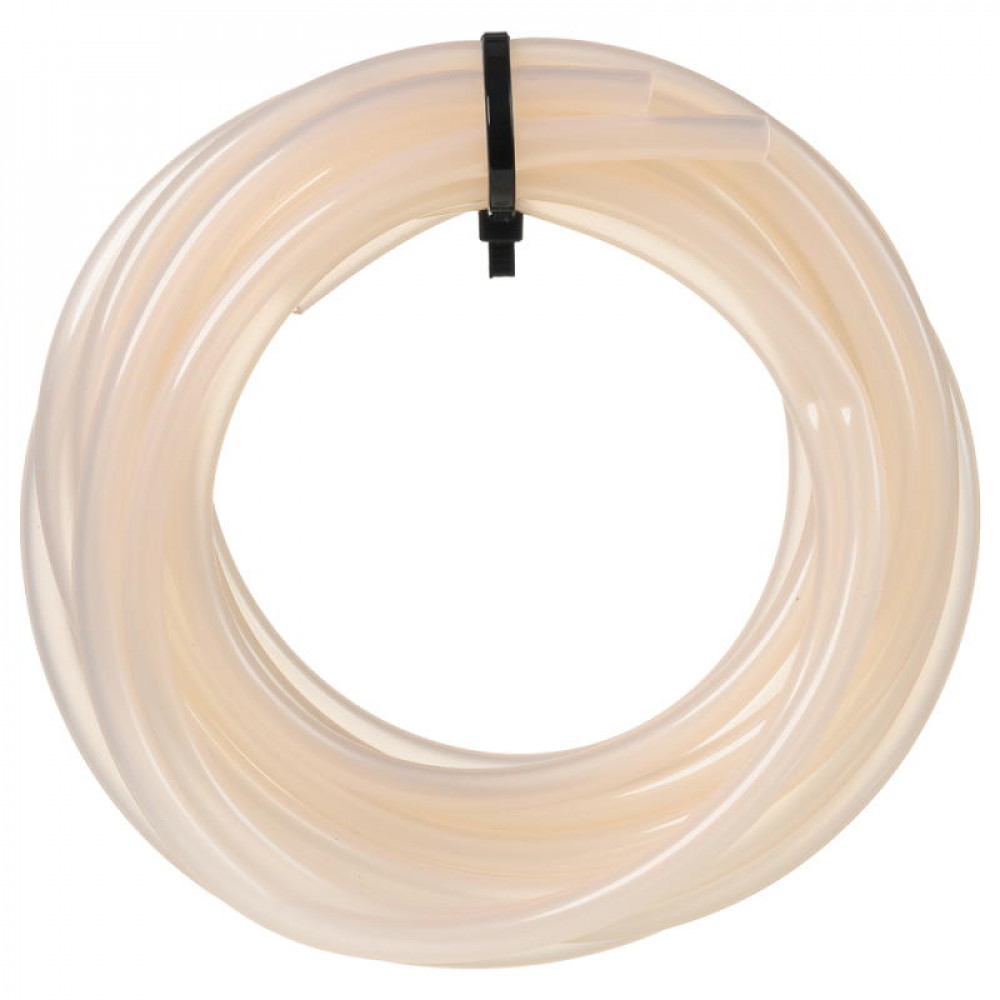

• Трубка SOFT PVC 4×6мм (2м) – 2шт;

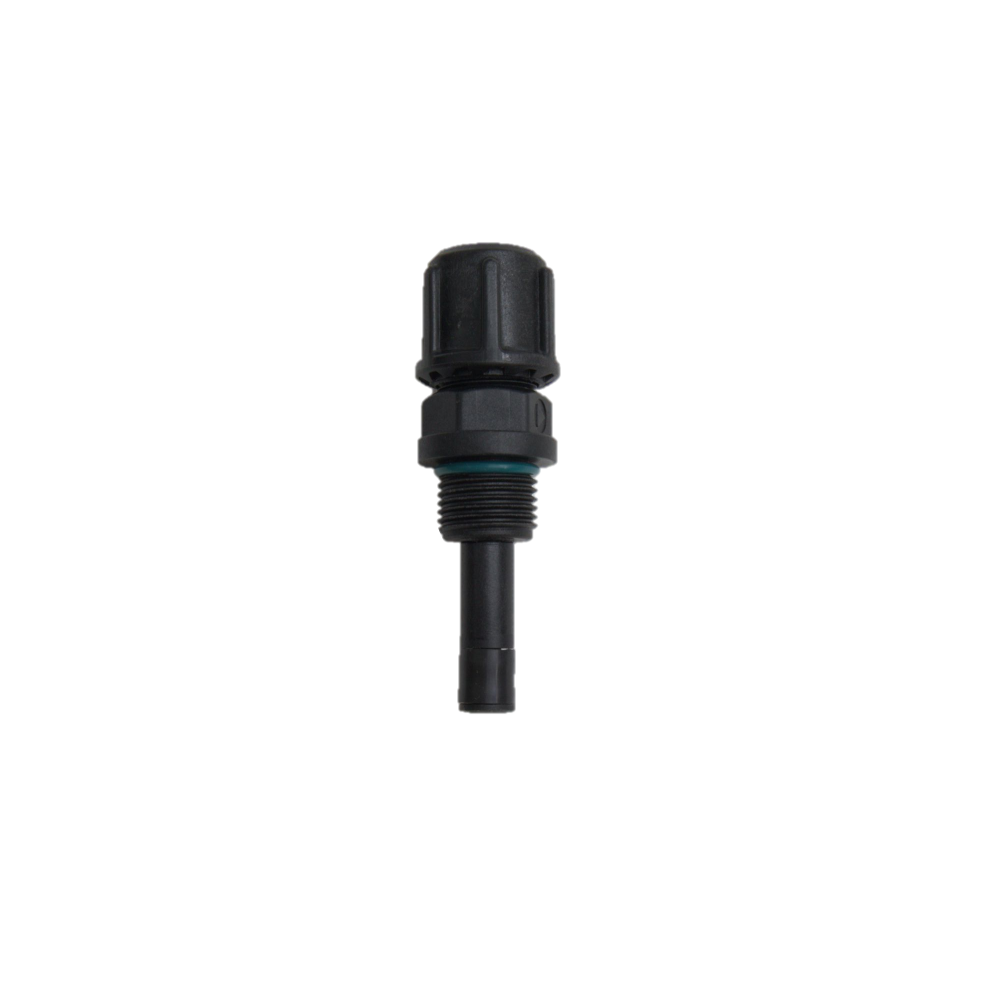

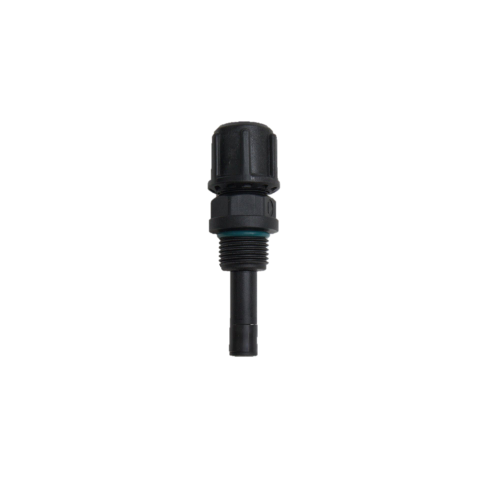

• Клапан впрыска удлиненный 1/2"НР ACON – 1шт;

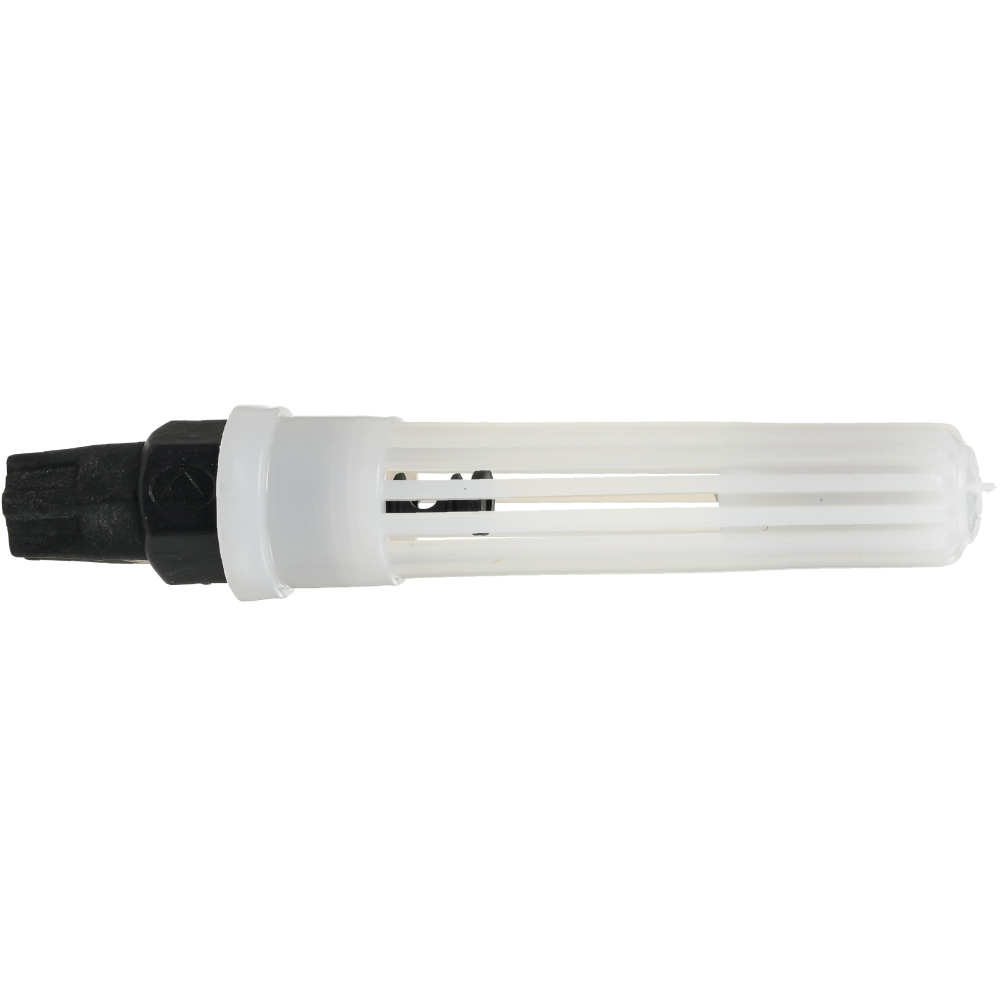

• Клапан забора хим. реагентов 1/2"НР ACON – 1шт.

Комплект к дозирующему насосу (всасывающий и подающий с клапанами) ACON - 2шт:

• Трубка SOFT PVC 4×6мм (2м) – 1шт;
• Клапан впрыска удлиненный 1/2"НР ACON – 1шт;

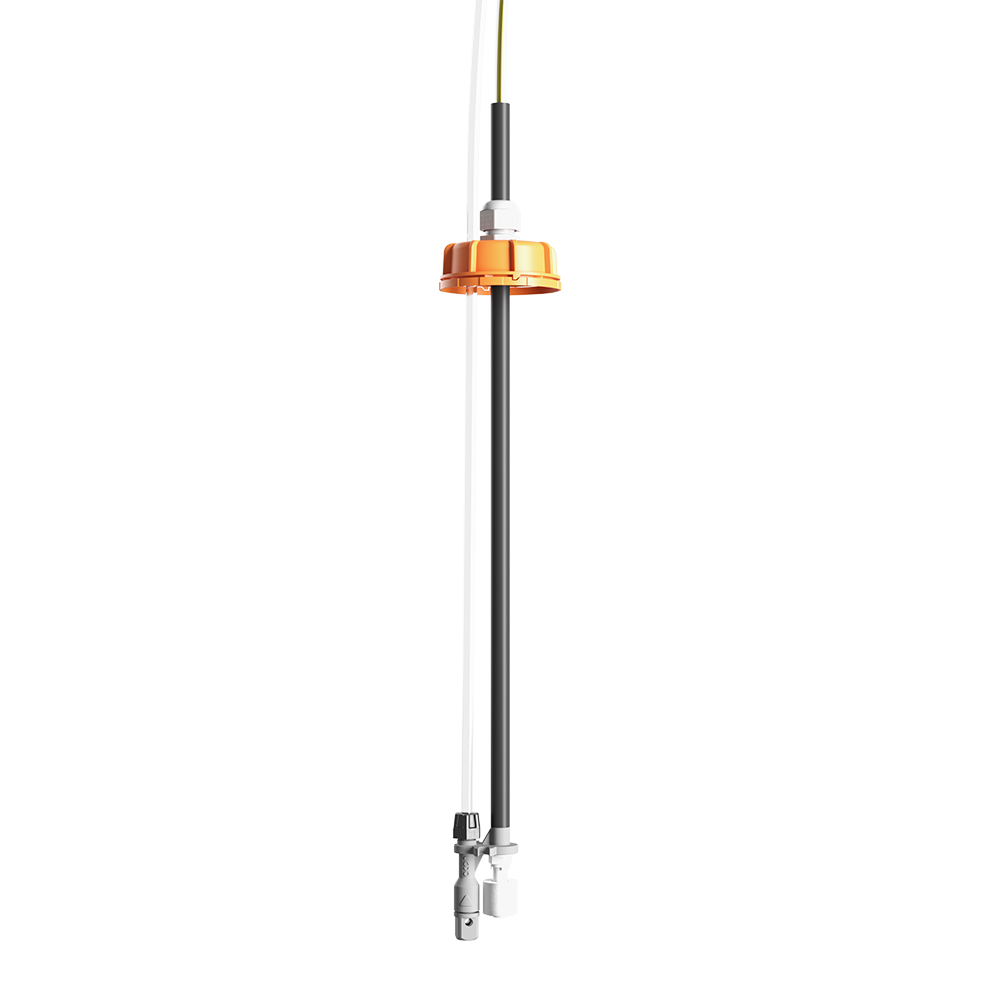

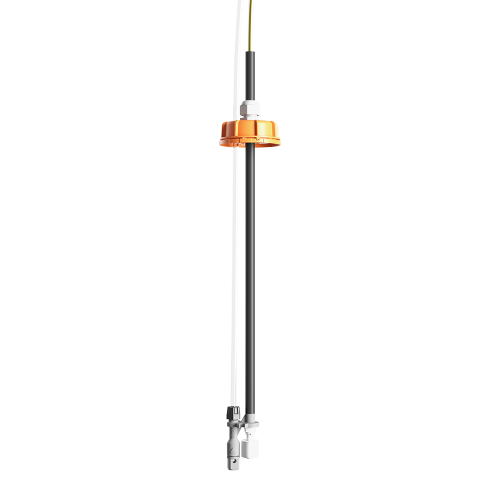

Заборный узел химреагентов на жесткой стойке с датчиком уровня ACON (ПВХ стойка 0.5м, кабель 2м) - 2шт;

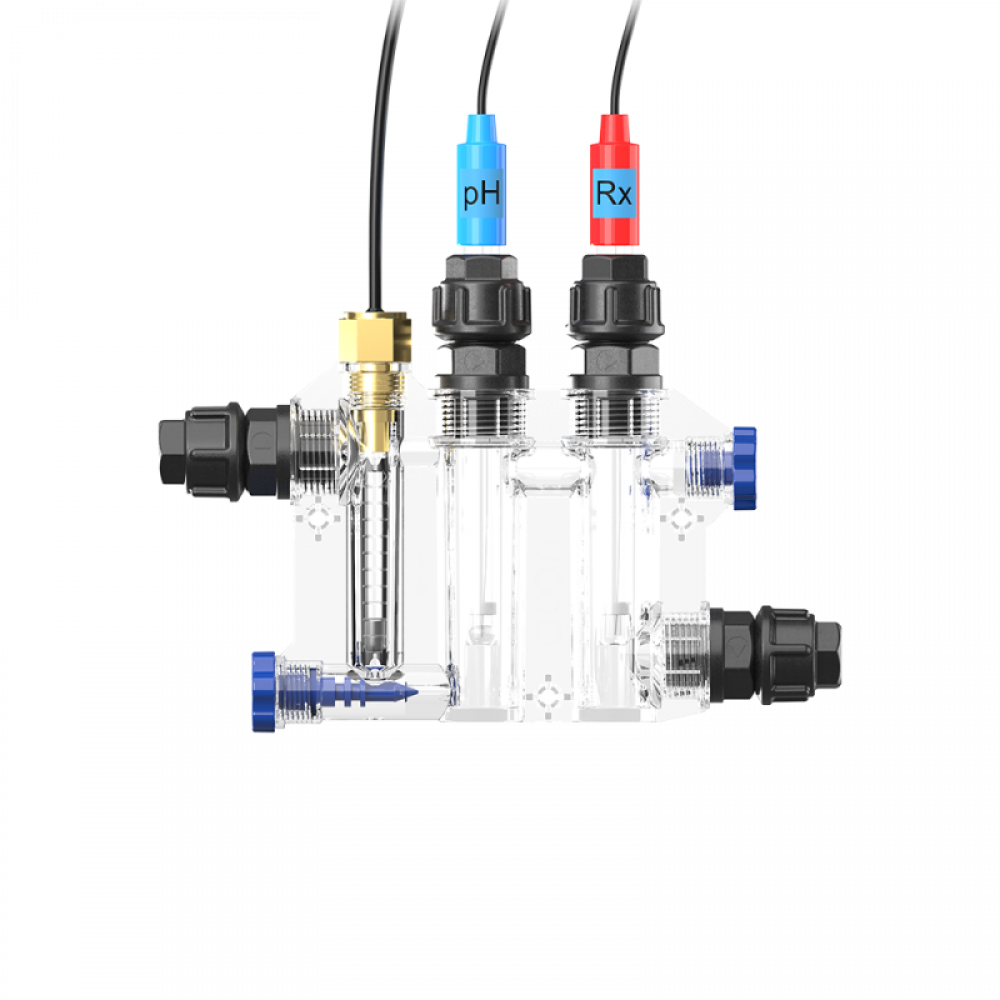

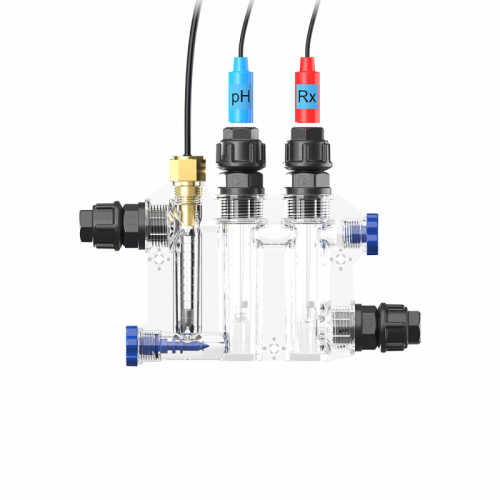

Датчик-электрод pH Ø12мм с кабелем 2м - 1шт;

Датчик-электрод Rx Ø12мм с кабелем 2м - 1шт;

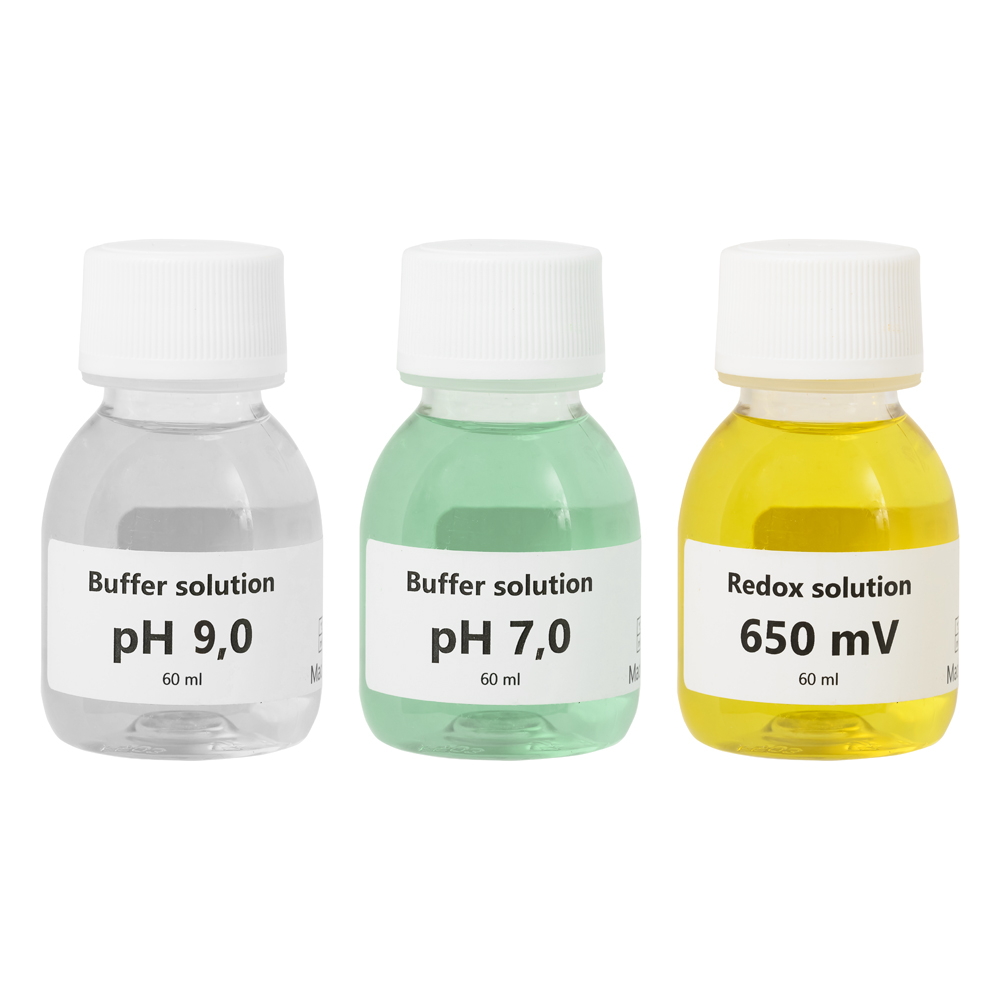

Комплект буферных калибровочных растворов - 1шт:

• рН7 – 1шт;
• рН9 – 1шт;
• Rx 650 – 1шт.

Амперометрический датчик свободного хлора FCL - 1шт;

Датч
